機臺型號： ZB-801型 10KN計算機控制電線電纜拉力試驗機

一. 產品用途

ZB-801型5000N計算機控制電線電纜拉力試驗機主要用于線纜的拉力性能測試，其滿足GB/T 20141、GB/T5013、GB/T5023、GB/T 4909等標準中規定的測試要求，也可以定制相應的高低溫試驗箱來完成GB/T 2951中對低溫環境下線纜拉伸要求。同時，可以通過更換定制夾具，實現光纖的強度、剝離力測試。該儀器由測量系統、驅動系統、控制系統及計算機客戶端操作軟件等部分構成。

二. 性能特點

1.高精度力量傳感器，具有精度高，線性好等優點；

2.動力系統采用步進電機+驅動器＋滾珠絲桿＋同步帶傳動，運行平穩，噪音低；

3.上下夾具同軸度好且整體機械結構剛度高；

4.采集數據量處理能力強，可同時對多條測試曲線進行對比分析；

5.安全設施專業化，具有過載自動保護停機、上下行程限位保護停機、漏電自動斷電保護；

6.軟件操作界面可實現中英文及其它小語種任意切換，試驗報告可通過Excel或Word文檔格式輸出。

三. 制造及測試適用標準

1.根據GB/T2611《試驗機通用技術條件》和GB/T 16491《電子式萬能試驗機》標準制造；

2.根據GB/T12160《單軸試驗用引伸計的規定》和GB/T16825《拉力試驗機的檢驗》進行檢定和驗收；

3.測試標準：滿足GB、ASTM、DIN、ISO、JIS、BS等標準要求。

四. 技術參數

1. 傳感器量程：       5000N

2. 試驗力示值分辨率： 1/300000

3. 試驗力示值誤差：   示值的±0.5％以內

4. 位移速率范圍：     1-500mm/min(可按要求定制)

5. 試驗空間：         900mm（含夾持器）

6. 測試寬度：         350mm

7. 大變形引伸計誤差： ±1mm

8. 位移相對誤差：     示值的±0.5%以內

9. 采樣頻率：         120點/秒

10.試驗力測量范圍：   0.4%-100%

11.恒力恒變形范圍：   0.5%-100%

12.電源：             220V /50HZ

13.功率：             400W

14.機臺尺寸：         約530×900×1600mm長×寬×高

15.機臺重量：         約180Kg。

五. 常規標配清單

1. 電線電纜拉力試驗機主機一臺；

2. 專用夾具一組；

3. 測試軟件一套；

4. 臺式電腦和彩色打印機各一臺；

5. 相關電源線及數據線等；

6. 大變形引伸計。

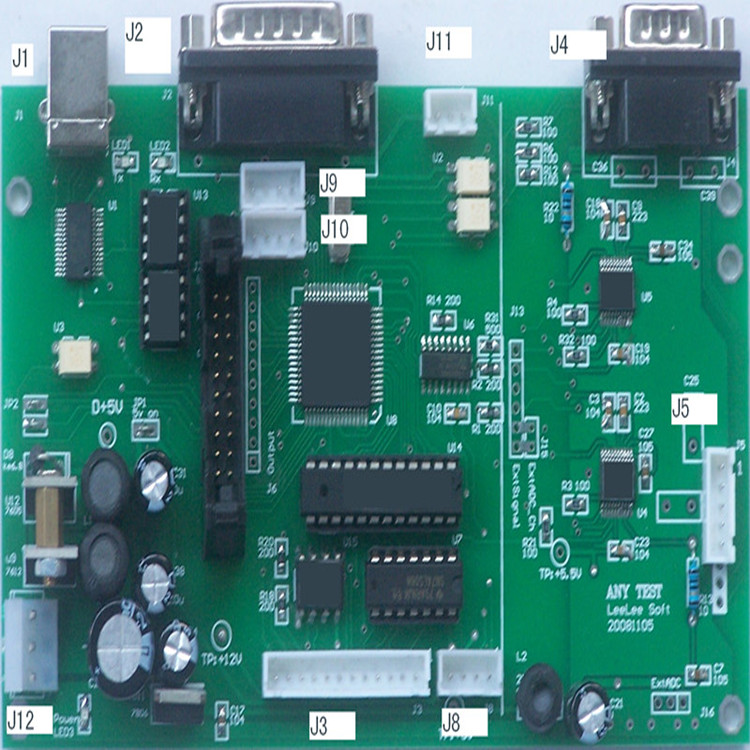

六. 自主研發的試驗機軟件主板-第三代V3.0版

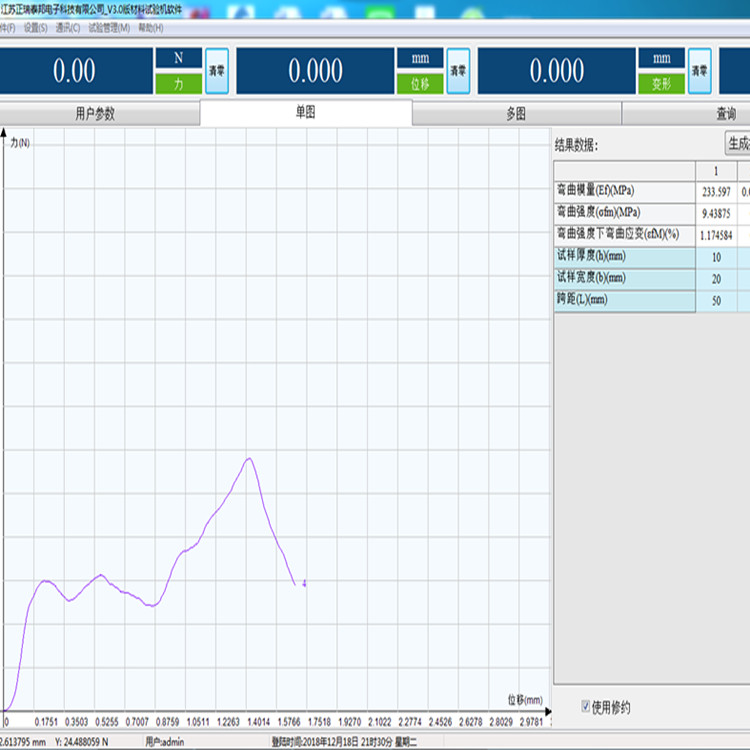

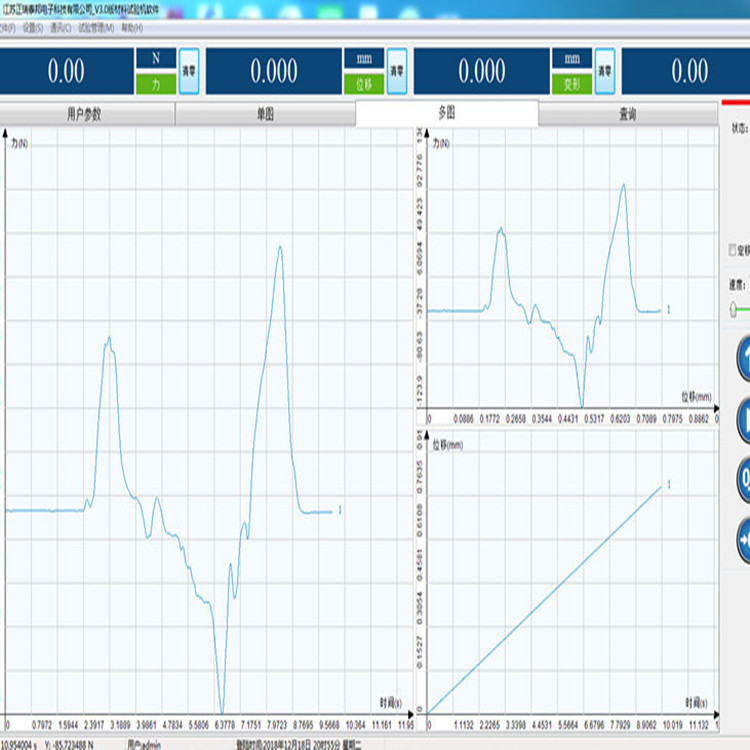

七. 軟件操作界面

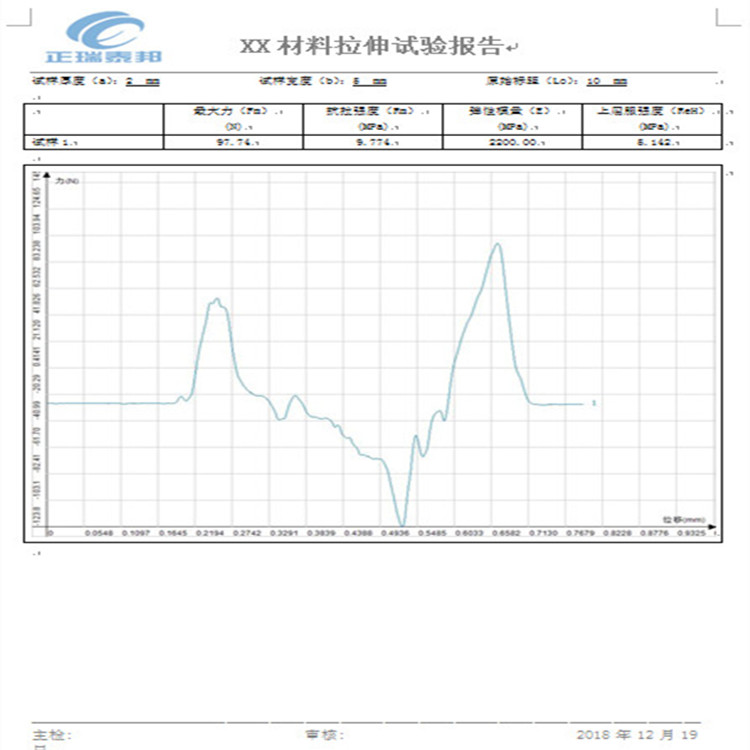

完全開放的試驗方法編輯界面，力-時間、力-位移、位移-時間、抗拉強度-時間、伸長率-時間、應力-應變等曲線圖可任意切換；自動求算拉力、抗拉強度、屈服強度、伸長率、彈性模量、彎曲模量等指標，試驗報告可導入Word或Excel,多次試驗結果可同時展現，一張報表可展現多條試驗曲線，便于用戶對比。

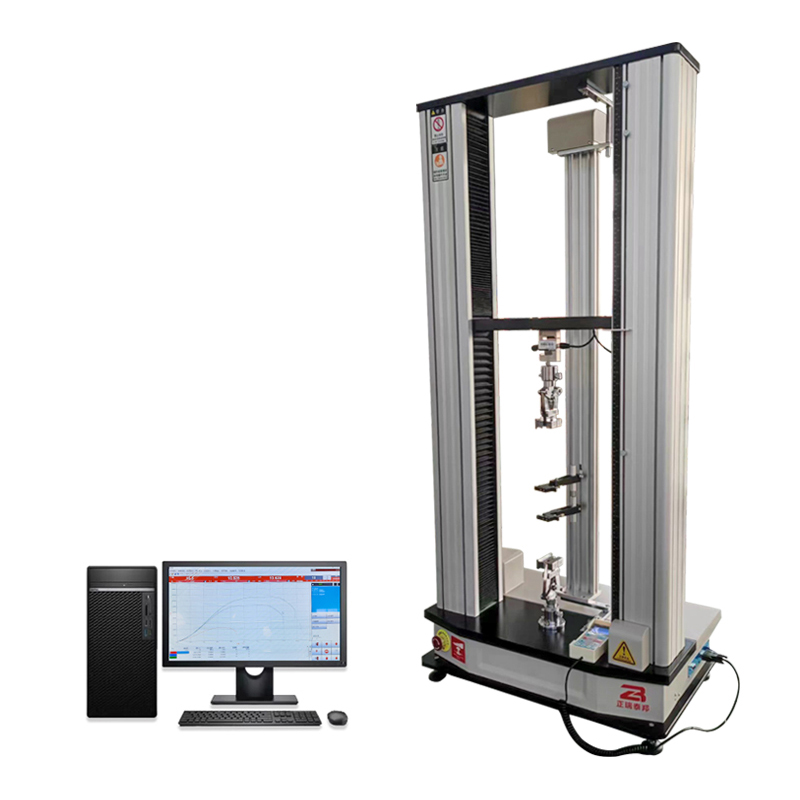

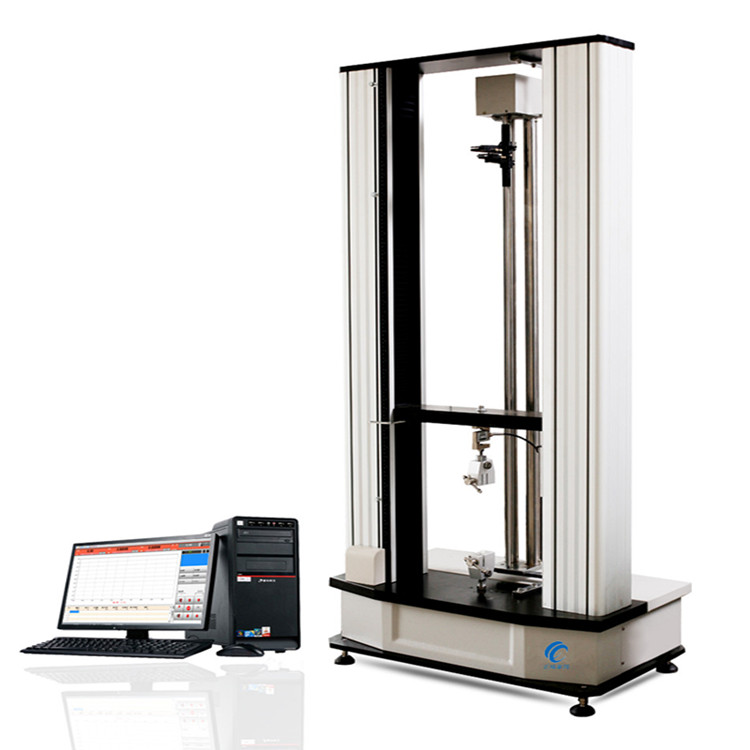

八. 產品示意圖如下，夾具體根據材料特性定制；若測試材料為脆性材料，可加裝鋼化玻璃防護門，以免傷人。
